咨詢熱線：格力中央空調GMV Tops 別(bie)墅型家庭中央空調工程設計及(ji)安裝
一、室内、外機製冷剂(ji)配管設(she)計
1、室内、外機配管示意圖

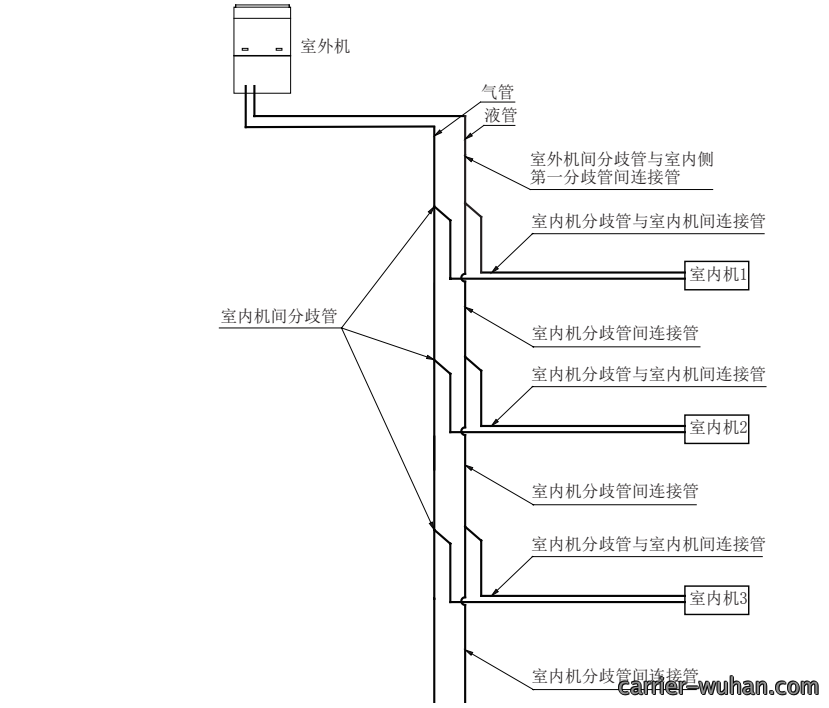

2、配管順序示意圖

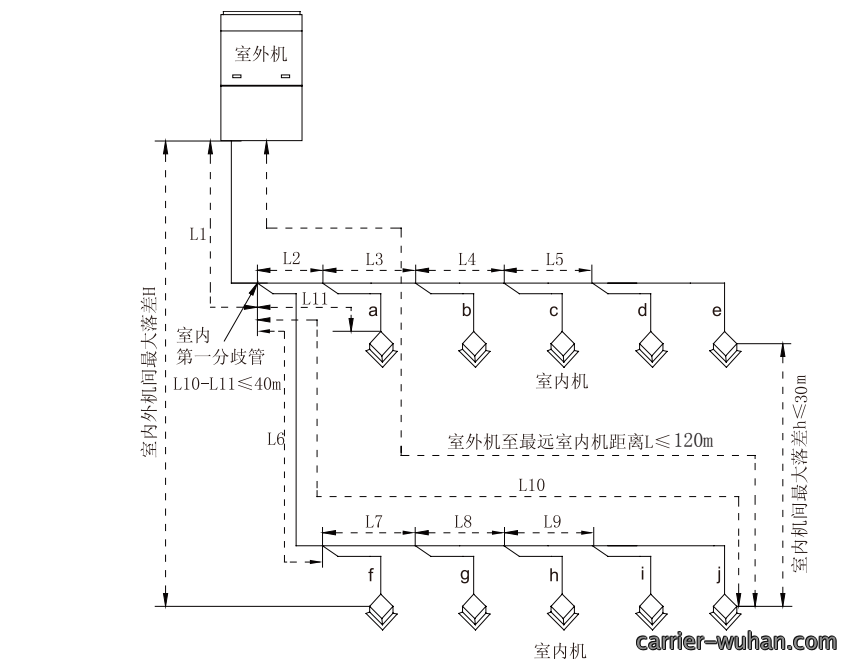

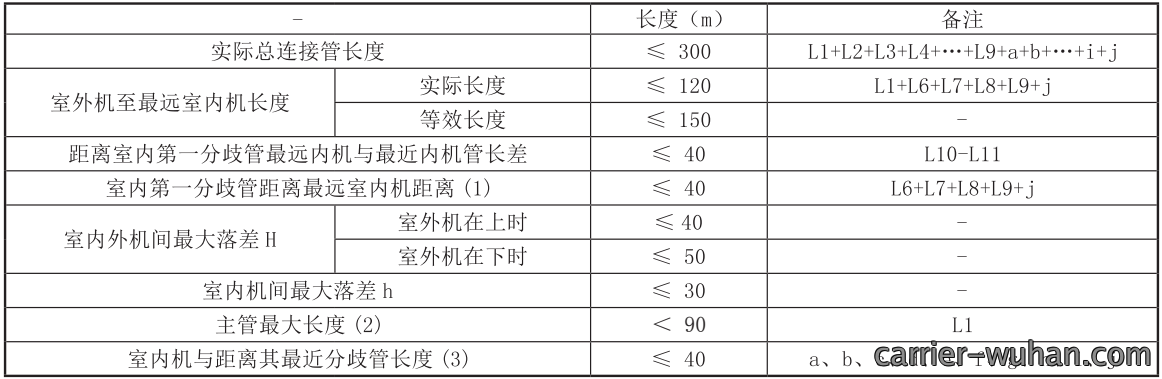

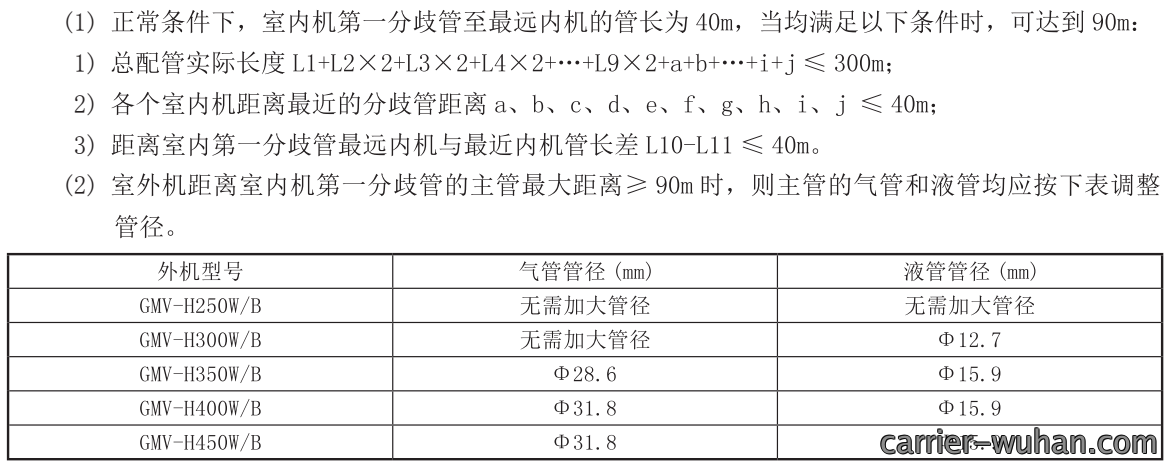

3、连接管允許长度和落差(cha)
室内外機(ji)连接采用Y型(xing)分歧连接，连接方式见下(xia)圖；
備注：一個Y型分歧管相当长度0.5m
L10：第分歧管(guan)至远室内機距(ju)离
L11：第分歧管至近室内機距离
室外分歧管的等效(xiao)距离為0.5m，室内分歧管(guan)的等效(xiao)距离為0.5m
注意事項：
3、如果室内機距离(li)其近的分(fen)歧管长度大於10m時，内機液管径小於(yu)等於6.35mm的應加大一號。
4、室外機连接配管設計

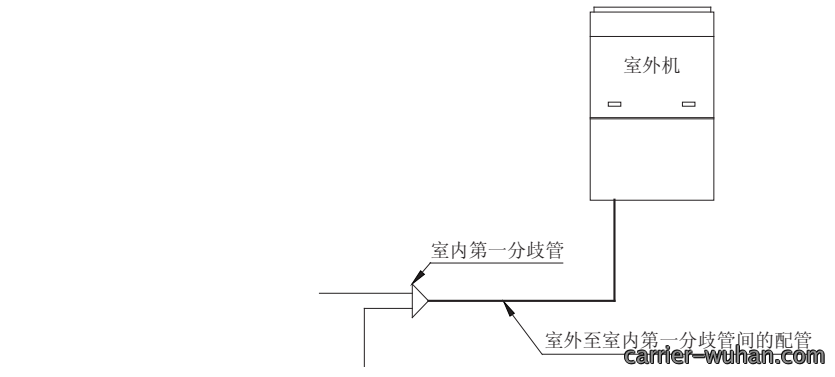

4.1室(shi)外機(ji)至室内機第分歧管的配管尺寸，按室外機的接管尺寸選擇(ze)。

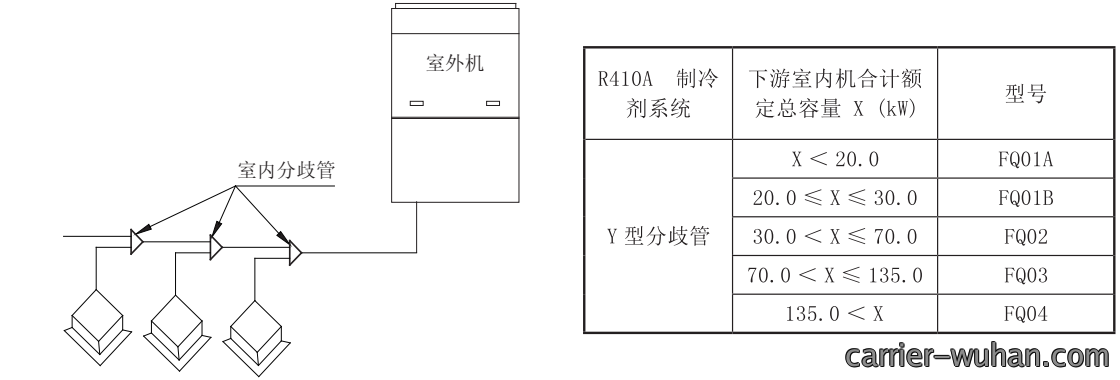

4.2室内侧分歧管的選擇
室内(nei)機間的分歧管選擇根據下游内機总量的大小按下表選擇適合的(de)分歧管。

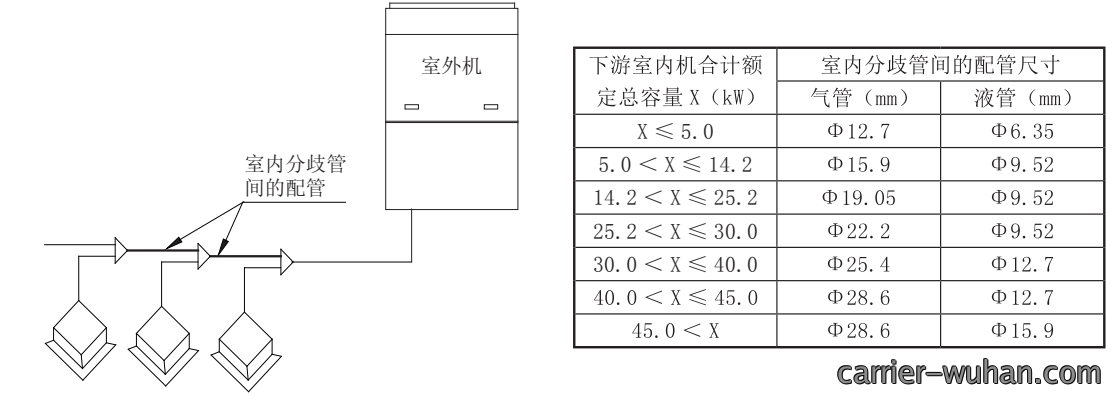

4.3室内侧分歧管間的(de)配管尺(chi)寸
室内機間的分歧(qi)管間的配管尺寸決定於下游内機总量的大小(xiao)。
4.4室内分歧管(guan)至室内機(ji)間的配管尺寸
室内機分歧管與室内機間配管(guan)尺寸保持與室内機配管尺寸(cun)一致。
二、製冷剂配管安裝
1、安裝连接管注意事項
焊接管(guan)路封帽前，必须先確認(ren)管路中有(you)无冷媒，若(ruo)直接烧焊，可能會造(zao)成不必要的財產损失(shi)和人員伤害。
1、管道(dao)连接遵循下列原則：连接管道超短(duan)越(yue)好，室内、外機組(zu)高(gao)度差越小越好，管道弯角(jiao)数越小(xiao)越好，弯曲半径盡(jin)可能大(da)。
2、安(an)裝连接管時采用焊接方式，焊接時要(yao)嚴格按照工藝要求，不(bu)得有虚(xu)焊、假焊、沙眼等現象。
3、按预订路線铺設時，不得弄瘪管(guan)道，弯曲處(chu)，弯曲半径必须(xu)大於200mm，连接管不能經常被弯曲或拉伸(shen)，否則會變硬(ying)，一根管(guan)子同一處弯曲多不能超過(guo)3次。

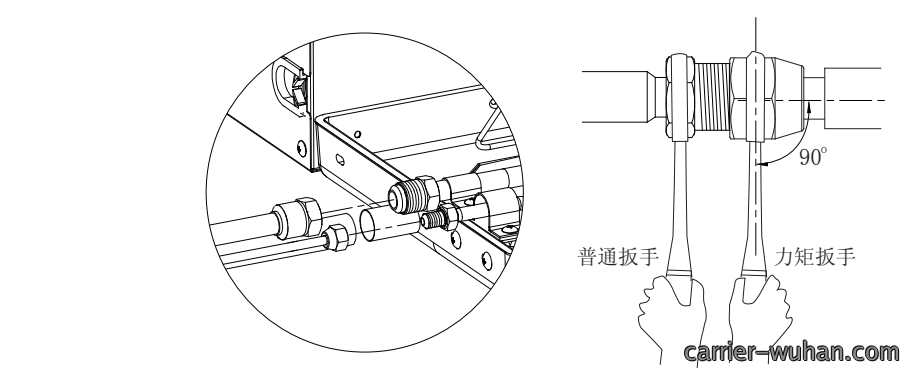

4、室内機接管螺母(mu)的连接，請使(shi)用國矩扳手，如下圖
1、將銅管擴口對準螺纹接头中心， 用手將(jiang)擴口螺母充分旋紧。
2、用力矩扳手旋紧擴(kuo)口螺母，直到力矩扳手发出“咔嗒”聲。
3、用海綿將未保温的连接管和接(jie)头(tou)包住，並用塑料脐带包(bao)扎紧(jin)。
4、连接管應用支架支撐(cheng)，不能將其重量轉嫁給機組(zu)承受。
5、配管的弯曲度不能太小，否(fou)則配管可能破裂。安(an)裝人員(yuan)在弯曲配管時，請用(yong)弯管器。
6、在连接室内機(ji)和连接(jie)管時，切勿用力拉扯室内機的大、小(xiao)接头，以防室(shi)内(nei)機的毛細管或其他管拉裂，造(zao)成(cheng)泄露。

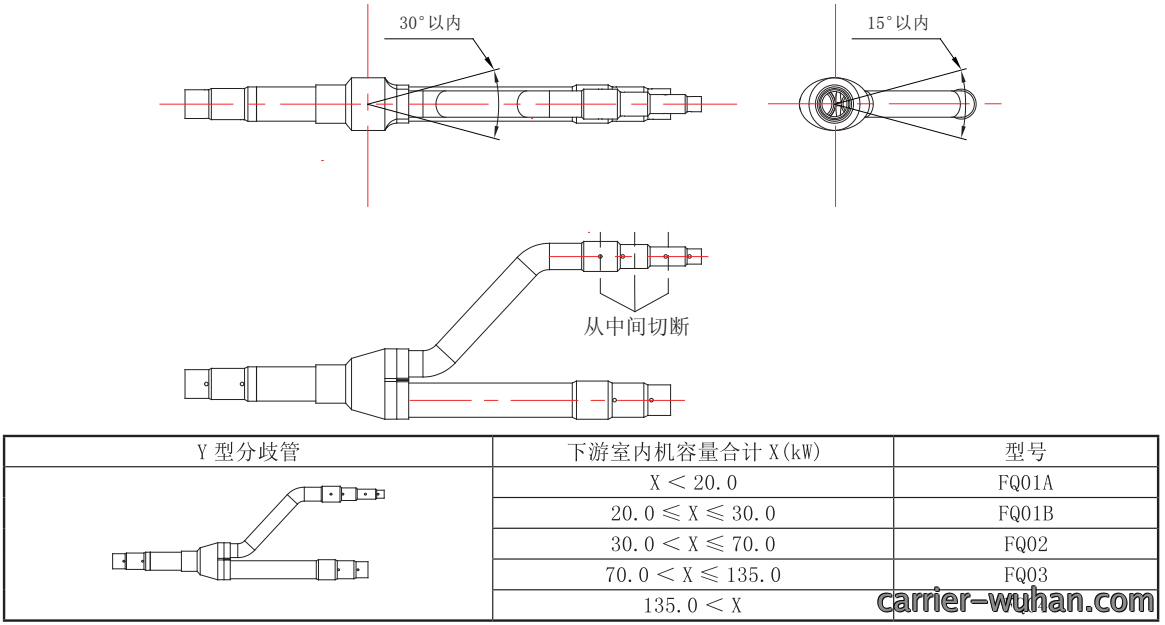

2、Y型分歧管選型

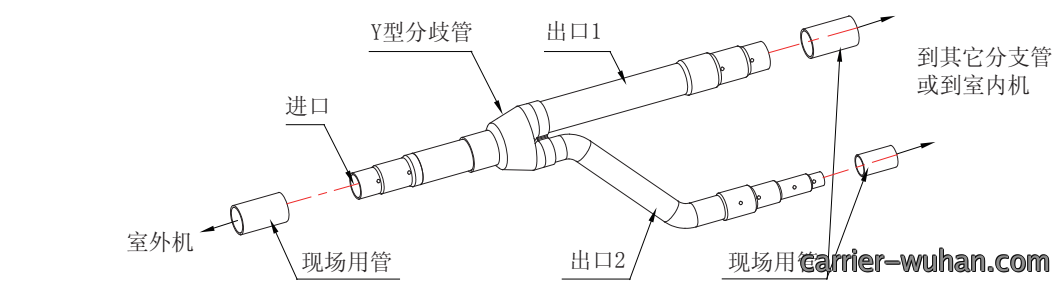

1、Y型分歧管
2、Y型分歧管有(you)不同管(guan)径的管段，可以方(fang)便地配合不同的管径的銅管，配管時選擇(ze)合適管径(jing)的管段，用切管器在合適管径管段的中部切(qie)開，並去除毛刺(ci)，如下圖所示
3、安裝Y型分歧管(guan)必须使其分歧管竖向(xiang)或水平。
4、分歧管保(bao)温，使用能經受120℃或更高温度的保温(wen)材料(liao)，不(bu)可使用分歧管自带的泡沫作為我保温材料。
三、追加製冷剂
工程配管製冷(leng)剂追加量計算(suan)方法

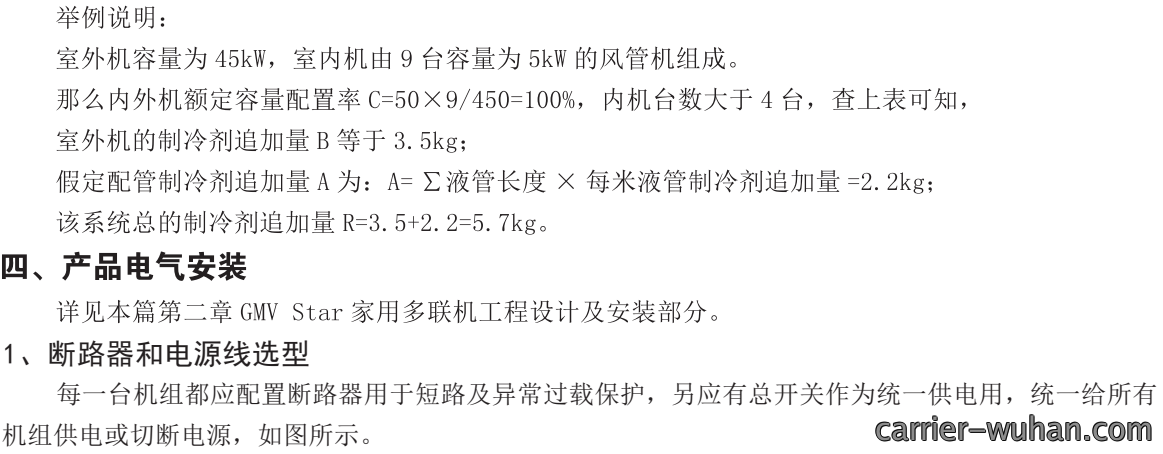

追加製冷剂量R=配管冷媒(mei)追加量A+外機冷媒追加量B

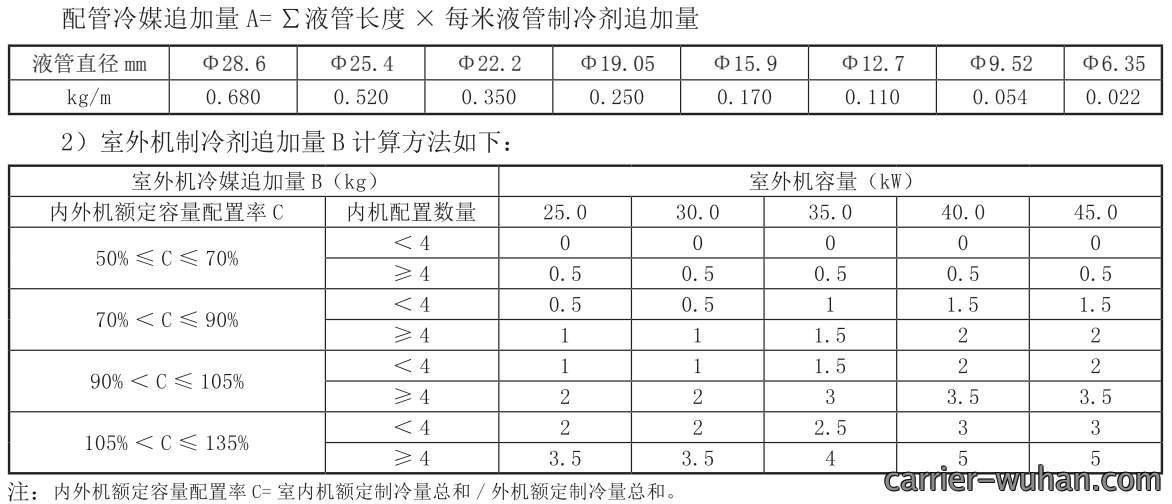

1、配管冷媒(mei)追加量A計(ji)算方(fang)法如下

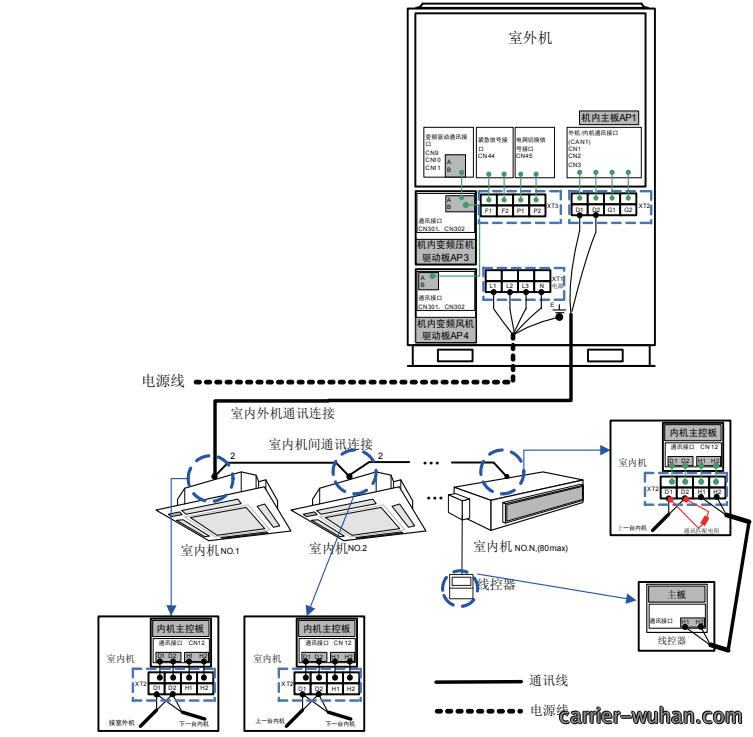

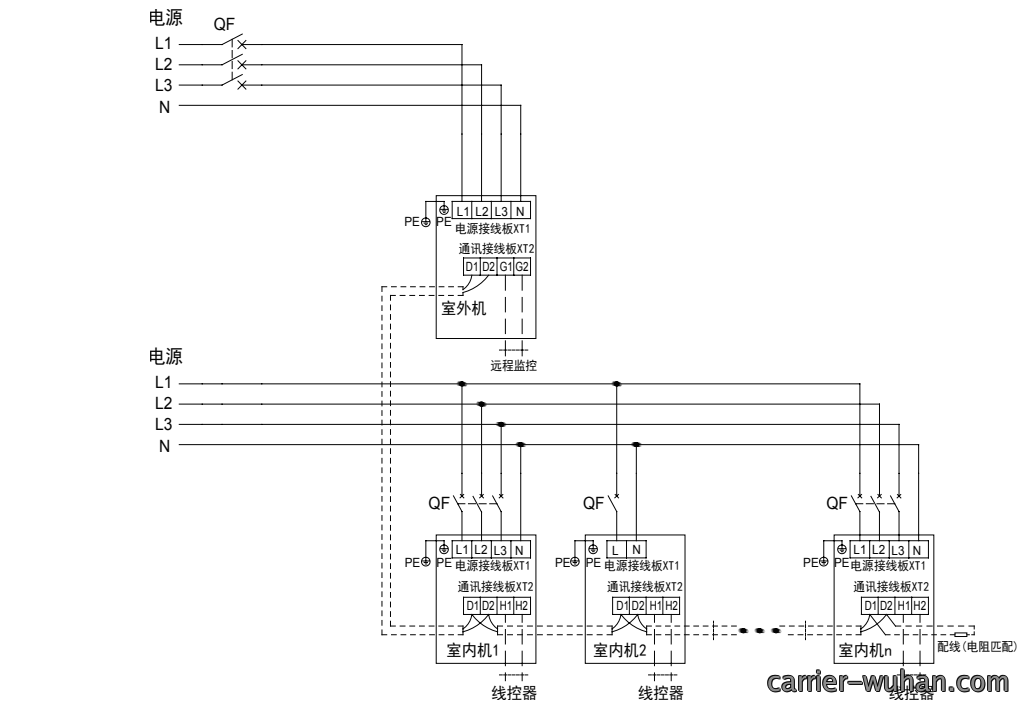

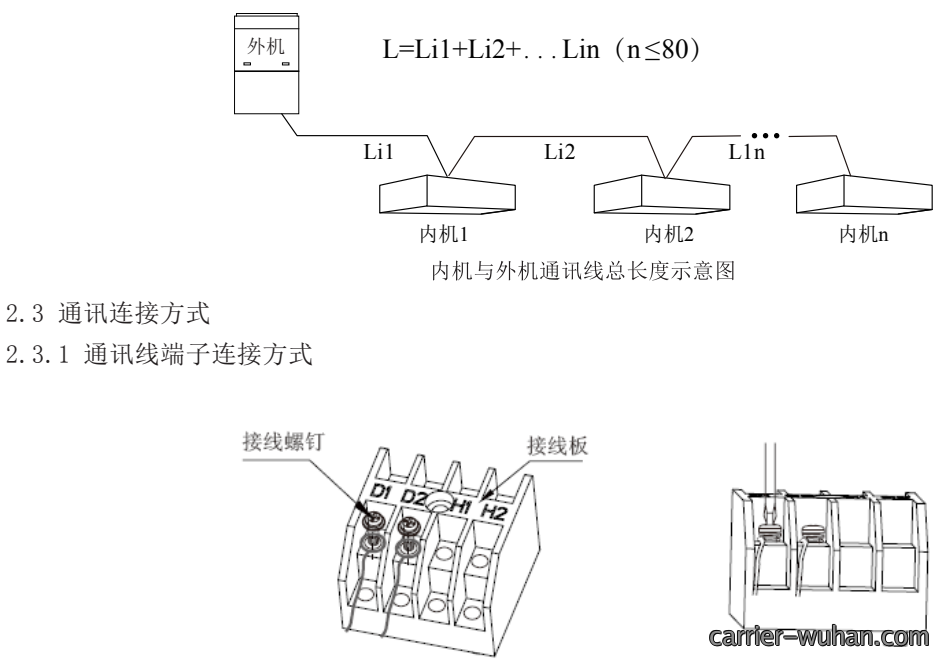

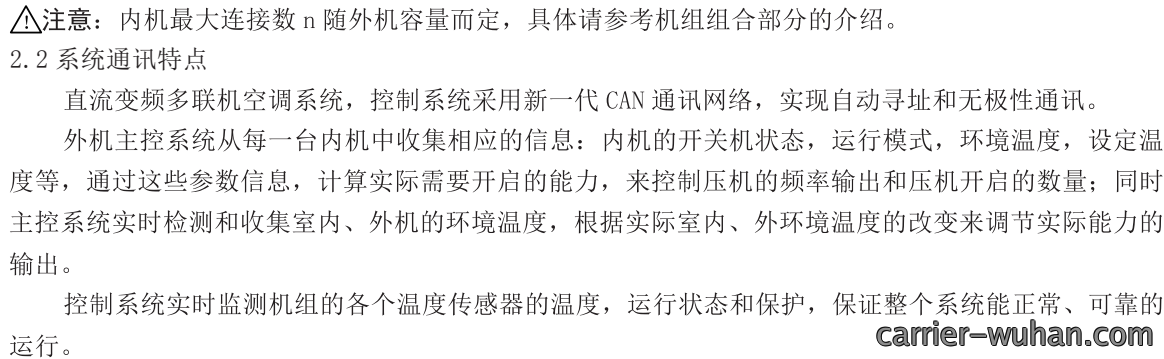

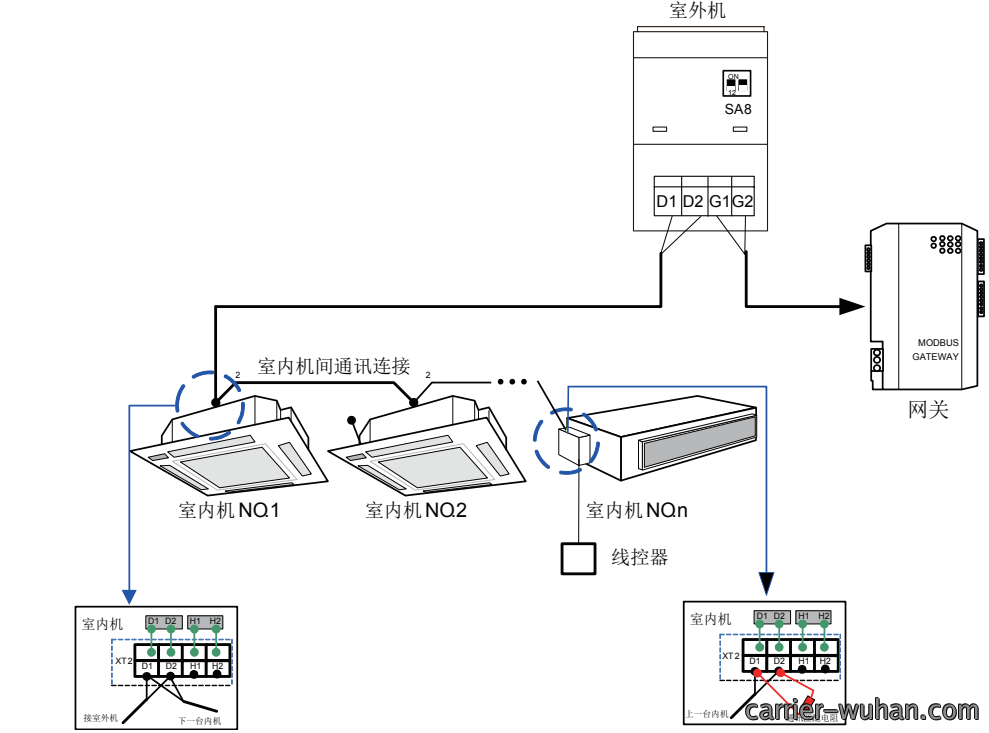

2.2.1 直流變(bian)頻機組(zu)通信系統通訊示意圖

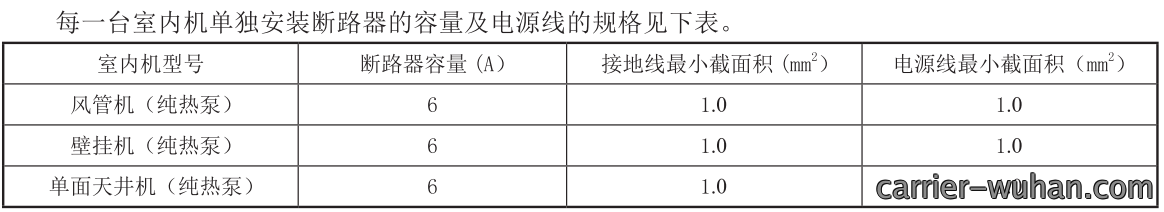

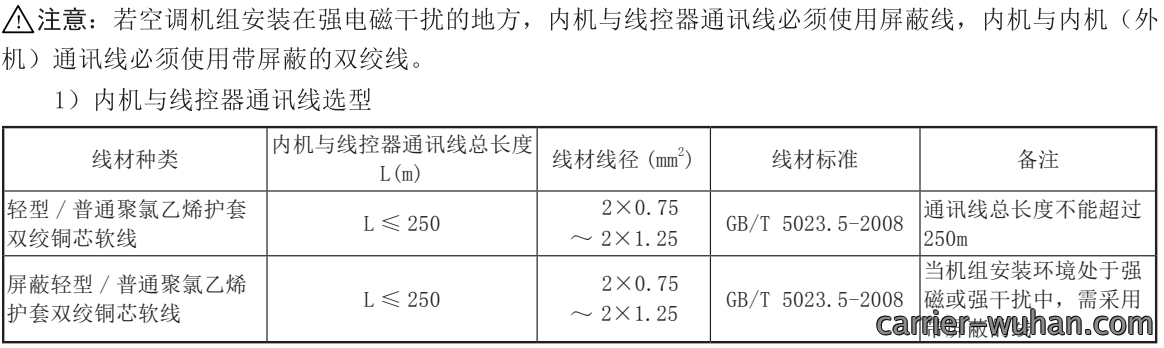

2.2.2 線材選型推荐
注意：
1、通訊線與電源線(xian)必须分開走(zou)線，避免干扰
2、通訊線必须選擇合適长度(du)，不得驳接

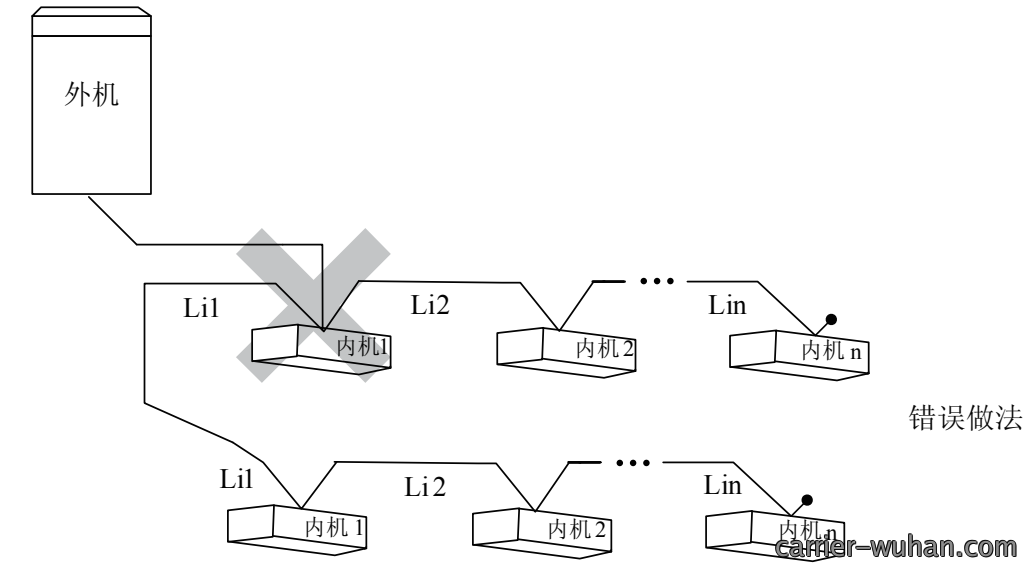

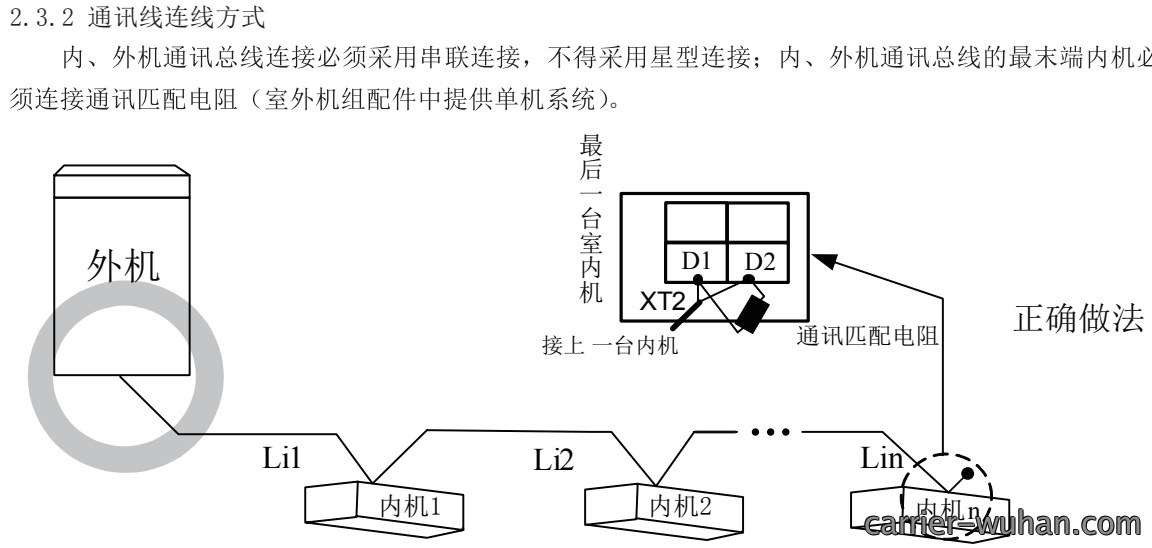

3、内(nei)機必须采(cai)用串型连接，且后一臺室内機必须接通訊匹配電阻（在室外機配件(jian)清單(dan)中提供）

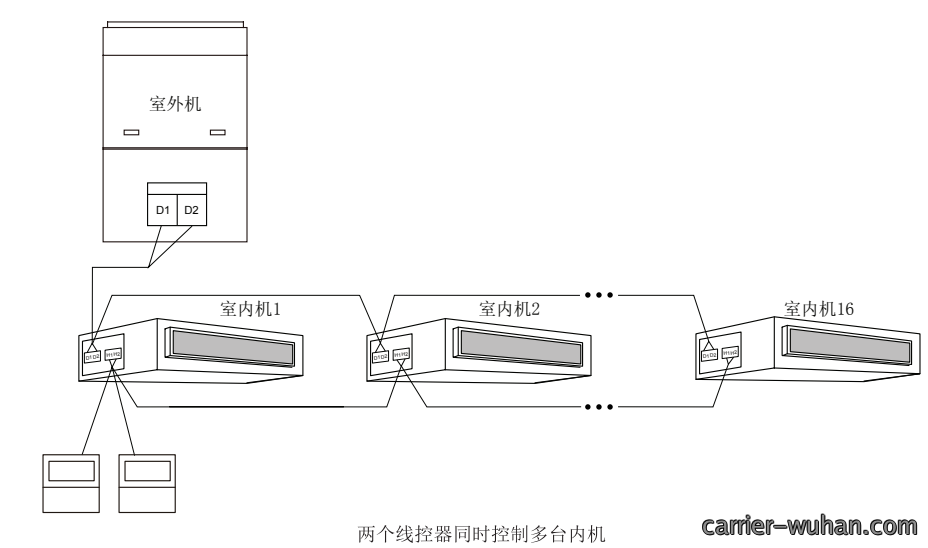

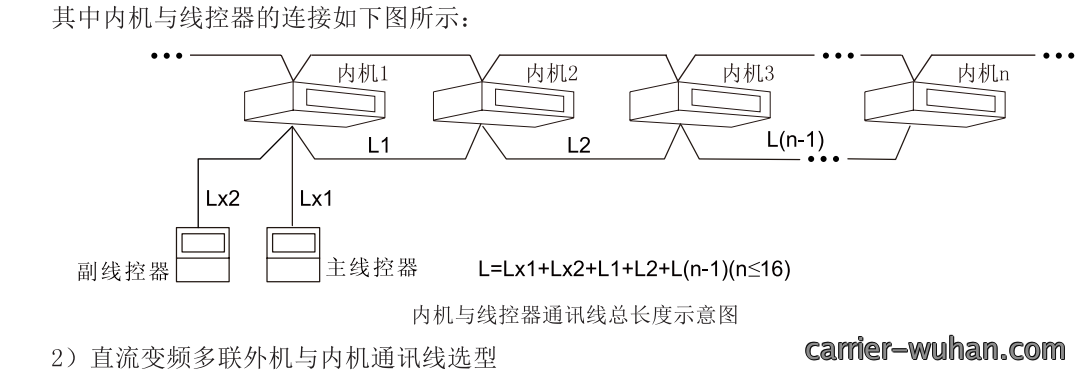

（2）室内機與線控器之間的(de)通(tong)訊连接方式

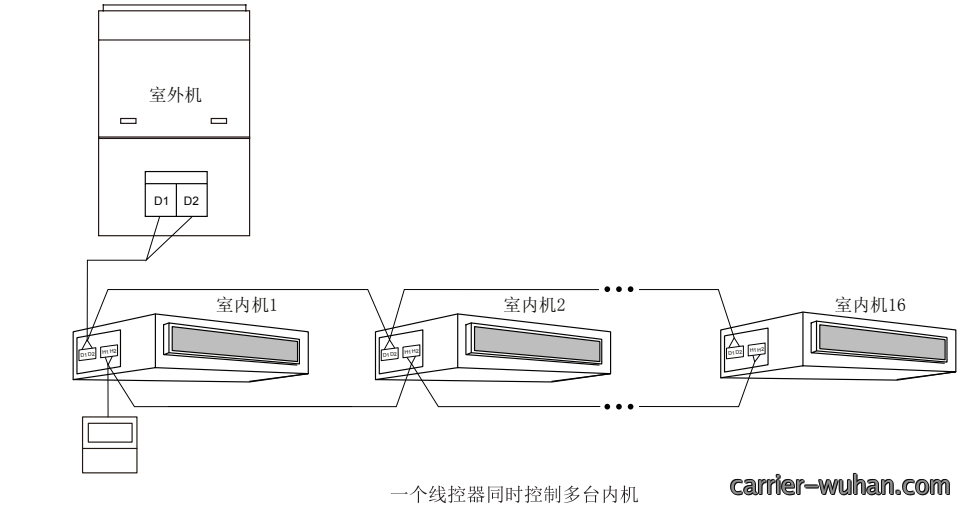

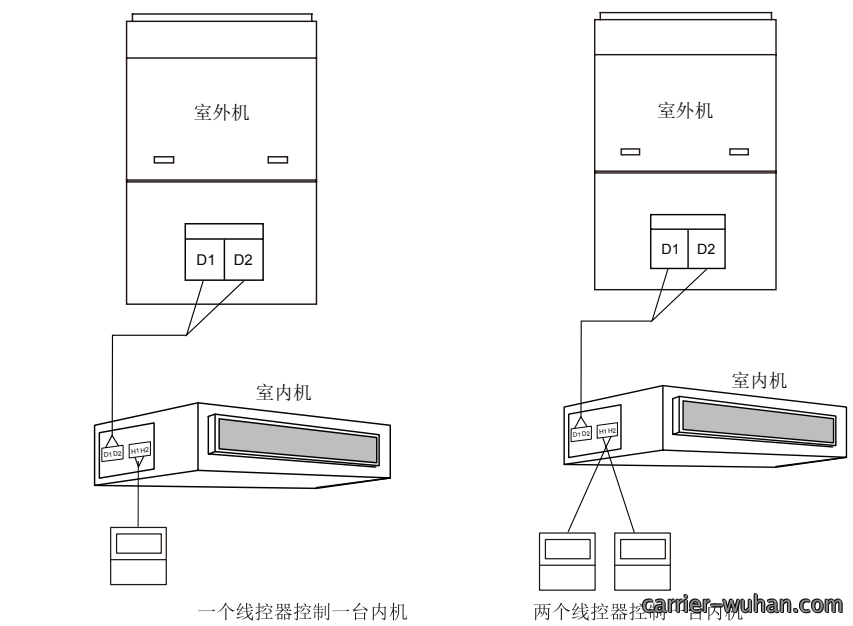

室内機與線控之間的(de)连接方式有(you)以下4種，分別如下圖所示(shi)

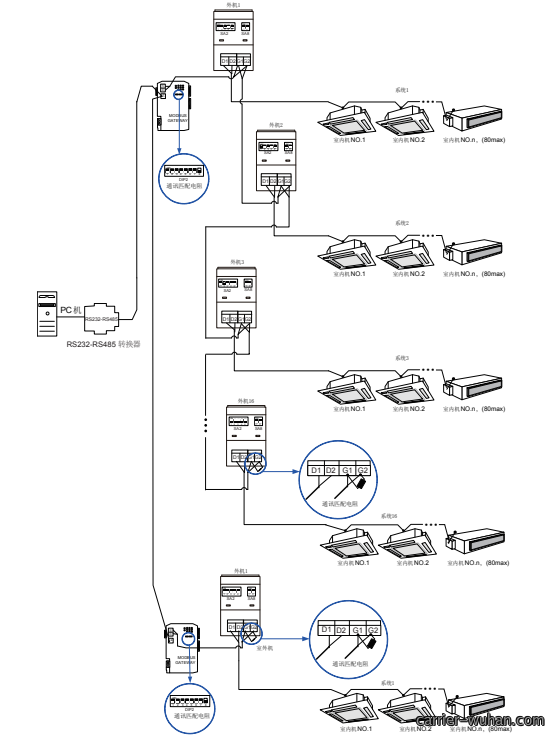

2.4 集中控製機組(zu)的通訊(xun)连接方式
各單機系統之間的主控機(ji)通訊接線板上的 G1 和 G2 端(duan)口连接（如下圖）。

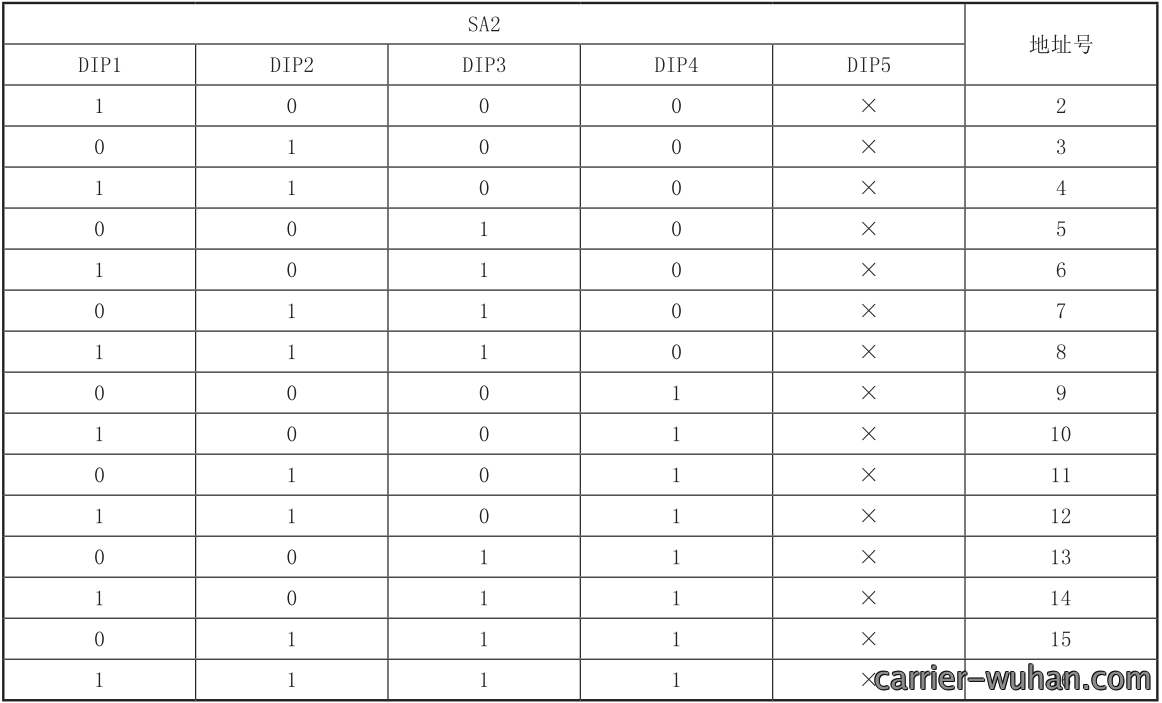

需要對多臺室内機集中控(kong)製(zhi)時，各個多(duo)聯機系統之間的主控機需要設(she)置集中控製地址拨碼SA2。各個系(xi)統主控機的SA2地(di)址不能重复，且必须(xu)將(jiang)其中一個主控機的地址設為”0000X“其余系統主控機(ji)按如下方法設置
1、拨碼拨到ON端表示為0
2、拨碼(ma)拨到與(yu)ON相反的一端表示為1
3、”X“表示无效
注意：
集(ji)中控製網絡的总線始端和末端均要连接匹配電阻(zu)
一個集(ji)中控製網(wang)絡中，多(duo)连接16個多聯機系統
一個集(ji)中控製網(wang)絡中，多(duo)连接255臺室内機
如果其中一個多聯機系統的主控機的集中(zhong)控製地(di)址拨碼（SA2_Addr-CC）設為“1 1 1 1 X”時，该(gai)系統為主模式系(xi)統，以主模
式系統的運行模式為準，其(qi)它系統(tong)下的内機不能設置與主模式系統冲突的模式。
例如：主模式(shi)系統(tong)設置為製冷模式時，其(qi)它系統下的内機不能設置製熱模式。
