一、產品介紹
1、產品概述

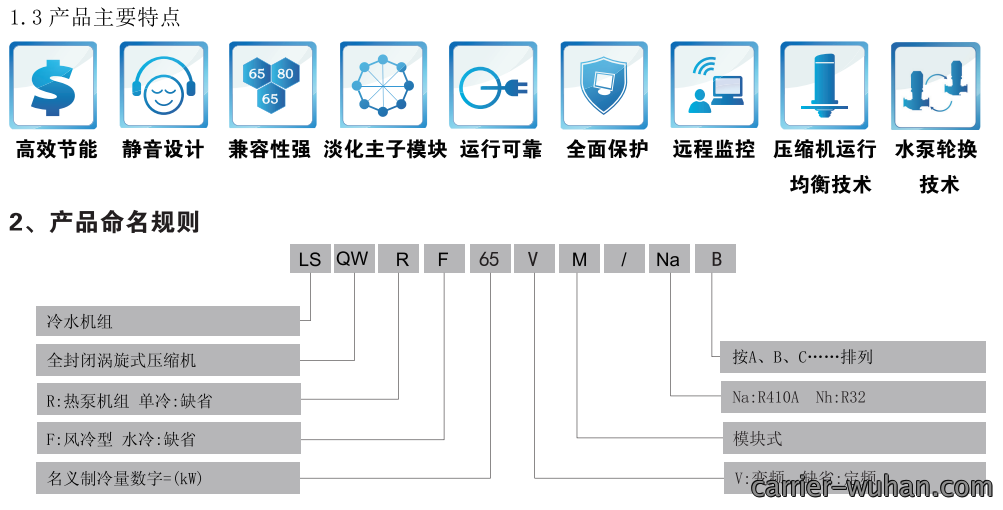

1.1 產品特點
B 系列全直流變頻(pin)模块式風冷(leng)冷(熱)水機組采用(yong)全直流變頻技術(shu)，搭配(pei)壳(ke)管换熱器和翅片换熱技術，具有超(chao)高能(neng)效，運行範围宽廣(guang)，廣泛(fan)運用於新建和改建的大小(xiao)工業和民用建筑中央空調工程，如(ru)宾(bin)館，公寓，酒家，餐館(guan)，辦公大(da)楼，購物商場，影劇院，體育館，医(yi)院及廠房(fang)等各類建筑，尤其適用於對周围環境(jing)有较高要求(qiu)、不允許安裝锅炉、不易安裝(zhuang)冷卻塔等(deng)特殊場合。
| 型號 | LSQWRF65VM/NaB |
LSQWRF130VM/NaB |
| 製冷量 | 65 | 130 |
| 製熱量 | 70 | 140 |
| 製冷功率 | 20.9 | 41.9 |
| 製熱功率 | 20.1 | 40.2 |
注：
1本機組執行標準:GB/T 18430.1-2007
2名義製冷(leng)測試工况:出(chu)水温度(du) 7C，流量為 0.172 m/(h·kw)，室外干球温度 35C。
3名義製熱測試工况:出(chu)水温度(du) 45C，流量為 0.172m/(h·kw)，室外干球温度 7C，湿球温度6C。
4具體機組參数請(qing)以銘牌參(can)数為準。
5直接启動的壓縮機(ji)启(qi)動電流< 8 倍额定電流。
6如有特殊要求可订單生產，具體設計選(xuan)型可咨詢当地銷售機構，我們(men)將******程度(du)满足您的要求。
三、產品安裝
1、產品安裝注意事項
1.1 機組安裝基礎
◆安裝基礎應有專業設計人員根據現場情况進行(xing)設(she)計。
◆機組的安(an)裝基礎必须是水泥或鋼製(zhi)結構，應能承(cheng)受機器的運行重量，且该(gai)面必须(xu)水平。
◆機組安裝處應(ying)盡量免受火、易燃物(wu)、腐蚀性氣(qi)體或废氣影響。
1.2 安裝位置與環境
為確保機組(zu)的正常運行和(he)防止故障，安裝工作必须由具備一定製冷空調知识並有相(xiang)当經驗的技師承擔(dan)，安裝前應仔(zai)細阅讀安裝說明(ming)书。
◆應位於室外有充足新(xin)風的地(di)點，並考虑地基的承重
◆保證機組有足够(gou)的空間，以利於進風(feng)和(he)設備維護。
◆機組上方不能有遮挡物。
◆機組地面應预留排水地沟。
1.3 機組管路安裝
水系統管路连(lian)接時需要注(zhu)意以下几點:
◆注意壳(ke)管换熱(re)器的進出水管標志，避免接管错误。
◆機組中冷冻水進出水管接头應安(an)裝柔性的接(jie)头以减少振動。
◆在冷冻水進出水口處應安(an)裝温(wen)度計、壓力表及闸阀。
◆在水循環系統的高點或(huo)具體突出(chu)處安裝手動或自動放汽阀。
◆管路系統試壓完毕后，應(ying)在進出水管上敷設(she)保温層以减少熱损失，同時可以有效避免淋露現象。
◆水系統中不可避免有(you)一定雜(za)質等脏东西，这些雜質會造成壳管(guan)换熱器脏堵。在水(shui)路清洗(xi)時，须先(xian)將機組進行旁(pang)通，以免(mian)冲洗(xi)后的污水進入機組系統内。
◆在冬天環境温度很低的情况下(xia)，夜間停機時期會使壳管蒸发器(qi)和管道内的水結冰而(er)损坏設備和管道。為防止(zhi)冻結，在機組停機時禁止切断電源，否則將无法運行機組的防冻(dong)結保護功能(neng)。安全的方法(fa)是將水完全从管道内放掉並切断電源，也(ye)可以在水(shui)系統内添加乙醇和丙醇混合物來防冻。
◆因乙二醇等防冻液對镀鋅鋼管有腐蚀性(xing)，因(yin)此，要添加防(fang)冻液的空調(diao)冷冻水管道系統，不得使用(yong)镀鋅鋼管，應(ying)采用无縫鋼管或焊管(guan)。
注意:絕不可使用盐(yan)類混合物(wu)，以免腐蚀機組，损(sun)坏設備
1.4電氣安裝
◆所有電氣(qi)安裝務必(bi)由專業人士按当地法律、規章和相應的安(an)裝使用說明书(shu)進行
◆機組必须可靠接地，符合 GB 50169 相關要求。
◆電源(yuan)一定要使用規定的额定(ding)電壓及中央空調機組專用電源。
◆電源線應有可(ke)靠固定，以免接線端子受力。請不要用力拉動電源(yuan)線
◆電(dian)源線線径應足(zu)够大，電源線和连接線损(sun)坏必须用專用的電缆線來更(geng)换
◆接(jie)地應可靠，應接在(zai)建筑物的專用接(jie)地裝置上，一定要請專(zhuan)業人員安裝
◆必须安裝可切断整個系(xi)統電源(yuan)的空氣開關和漏電開關。
◆空氣開關應同時具有磁脱扣和熱脱扣功能，以保證短路和過载(zai)都得到(dao)保護
◆現場接線時(shi)請以機身所(suo)贴線路圖為準。
1.5 機組防震及防噪聲
◆應采用橡(xiang)胶减(jian)振垫、橡胶(jiao)软接头等(deng)，以(yi)减低機組(zu)的噪音，减弱振動。
◆機組安裝位置應避免選在窗(chuang)下和建筑物之(zhi)間，以防噪聲污染，必要時采用隔音(yin)措施。
1.6 水質要求與清洗
在水系統管路經多(duo)次冲刷(shua)排污后，確認水質洁净度符(fu)合要求。系統(tong)再次注水(shui)排空后開启水泵。確(que)認
水流量、出口(kou)壓力符合要求。
当(dang)冷冻水(shui)使用工業用水時很少會產生水垢，但使用井水(shui)或河水會產生较多的水垢和沙子等沉积物水垢和沙子在蒸发器(qi)中會减少水流量，导致冻結事故。因(yin)此，这些水在流(liu)入冷冻水系統前(qian)要經過過滤並用软化水設備進行软化。使用前應(ying)先分析水的 PH 值、导電率、氯离子浓(nong)度(du)、硫离子浓度等。

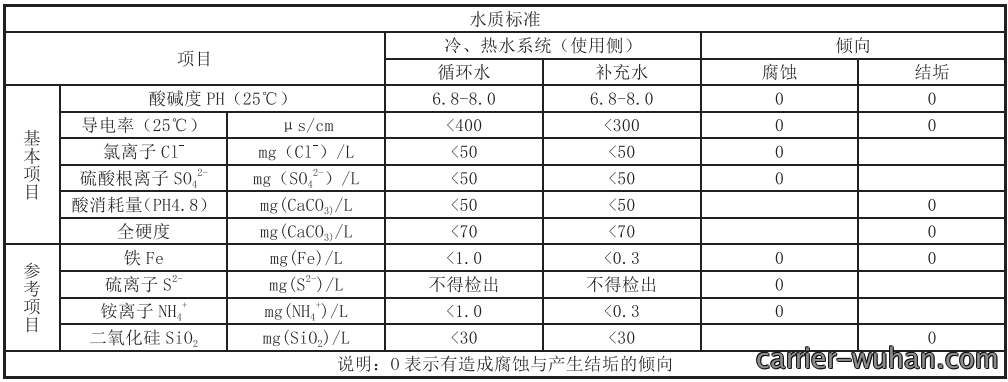

以下是機組要求的水質標(biao)準(zhun):
即使水質得到嚴格的控(kong)製(zhi)，機組长期運行后(hou)，壳管换熱器傳熱(re)表面仍然可能會沉积氧化钙(gai)或其他矿物質，当这些矿物質(zhi)在傳熱表面結垢较多時(shi)，會影(ying)響(xiang)傳熱性能。可采用甲酸、柠檬酸(suan)、醋酸(suan)等有機酸清洗。
因(yin)此,必须定(ding)時清洗水路系統,並且6~12月清洗一(yi)次。清洗時可采用草(cao)酸、醋酸、甲酸(suan)等有機酸清洗但不能用含氯強酸(suan)來清洗，这樣可能會造(zao)成换熱器内銅(tong)管腐蚀，進(jin)而导致(zhi)水和冷媒串通，清洗時可參照如(ru)下方(fang)法進行:
◆準備工具及物料說明
環保安全清(qing)洗除垢剂若干包，或同類水系統(tong)清洗药水(shui)。
◆操作方法:
第一步:按系統水(shui)容积和結垢量(liang)估算除垢剂用量 (一般購買除垢剂(ji)的使用中已注明)
第二步:將環保安全清洗剂或同類水系統药水放入(ru)补水水箱(xiang)，随补(bu)水系統灌(guan)進冷卻水系統
第三步:隔 10 分(fen)鐘后點動水泵 (只(zhi)開水泵)，讓除垢剂加快(kuai)擴散和溶解水中;
第四步:完成以上操作后(hou)，按以下步(bu)骤操作:
1)水泵连續運行 1~2小時(期間可正(zheng)常使用設(she)備，不會造成停機) ;
2)運行1~2小(xiao)時(shi)后，置换清洗液，以金屬防锈(xiu)剂進(jin)行防锈處理。將(jiang)壳管内和系統内水全部放完查看放水水質(zhi)，如(ru)果(guo)水質浑浊，即說明清洗效果比(bi)较理(li)想:
3)打開機(ji)組壳管進出水口(kou)，檢查管路中結(jie)垢是否已經(jing)清除，如果壳管内部(bu)管(guan)壁上還附有水垢，請重新單独(du)清洗壳(ke)管(需專業(ye)人員進行(xing)清洗)，清洗后的(de)壳管重新用清水清洗，如果壳管底部還有(you)泥(ni)沙、水垢等雜(za)質(zhi)，則將清洗后的(de)水从(cong)接水管侧倒入壳管，清(qing)洗，並把清(qing)洗后的雜質和水通過壳管排污口排(pai)出
4) 恢(hui)复水系(xi)統，放(fang)完(wan)后加满清水，然后再(zai)運行 1~2 小時;
5) 停機排去废液如系統不(bu)能停機，可边补清水边排污，將系統(tong)废液全部置换干净(至排污水清(qing)澈透明、PH達7時為置换(huan)干净) ;
6)重复4~5次上述步骤
7)步骤 6 完成后將水系統(tong)中的過滤器拆下(xia)清洗(或更换) ;
8) 查(cha)看壳管進、出水温差是否有明顯改善。
注意事項
1) 環保安全清洗(xi)除垢剂為无毒物料，但注意倒放時，水不(bu)能溅到眼睛中。
2) 手有伤口者不能操(cao)作(zuo)以上步骤。
清洗前后要(yao)查看機組(zu)運行情况，总結清(qing)洗效果(guo)，需要記錄清洗(xi)前后的機組(zu)參数。
3、產品電氣安裝

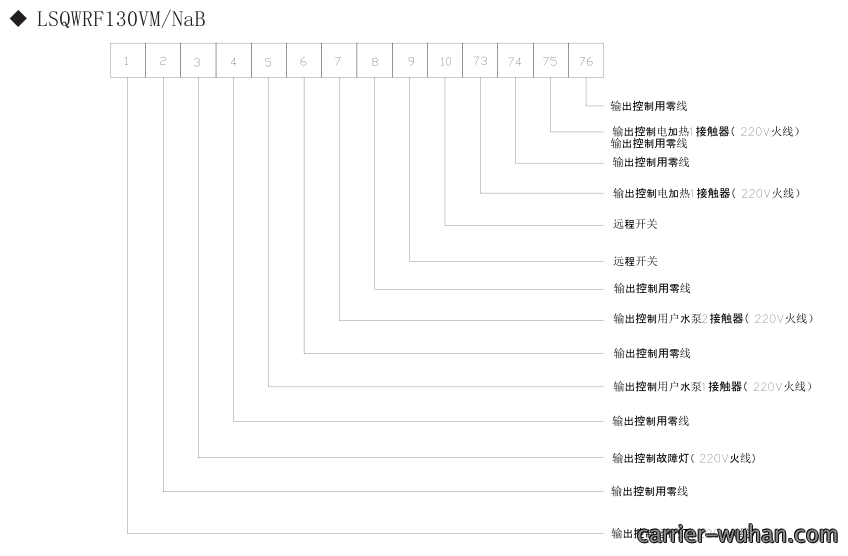

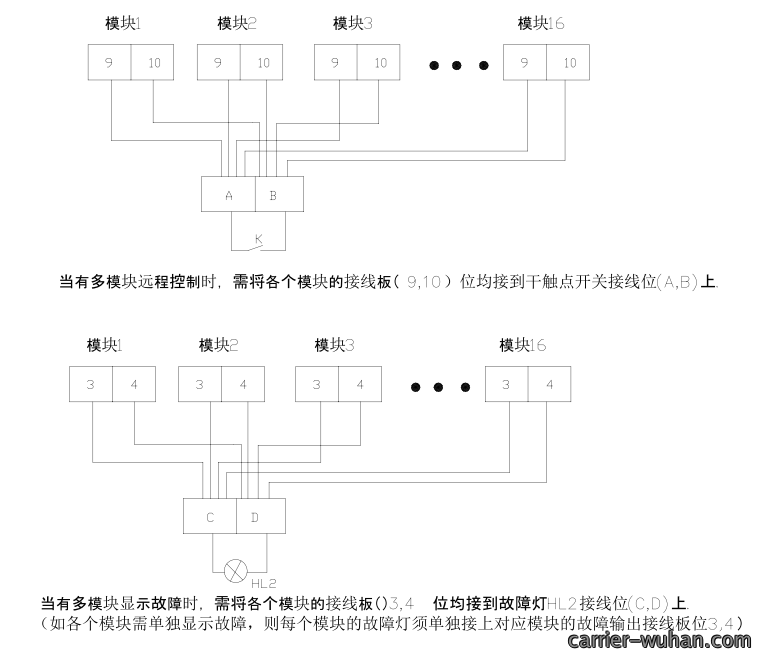

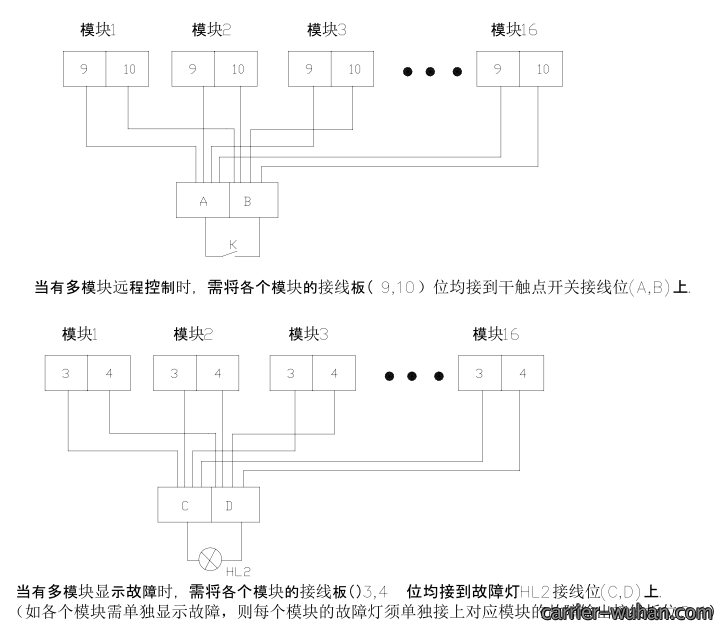

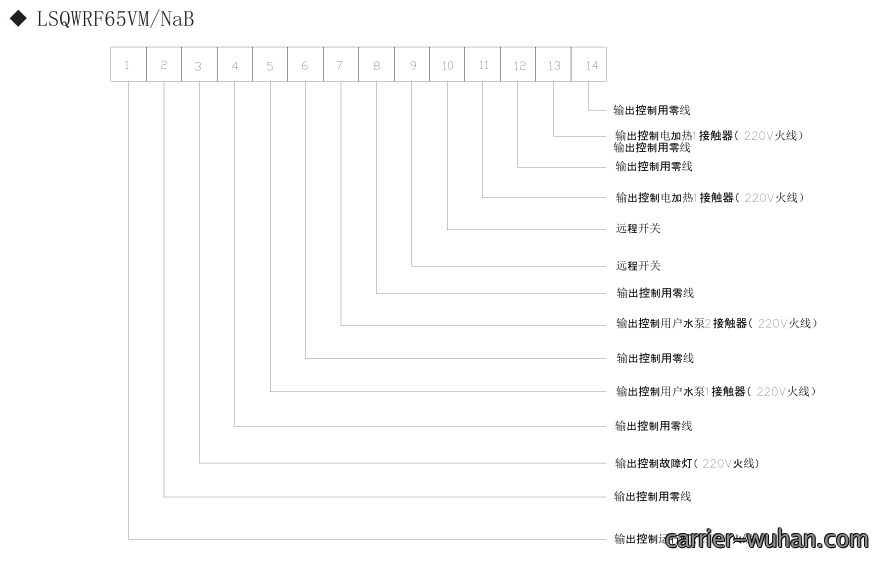

3.1外部控製線用戶(hu)接線示意圖
1) 用带屏蔽層(ceng)接地的三芯通訊连接(jie)線將各模块之間的 CN33、CN25 连接(jie)起來，並將通訊線的(de)地線可靠(kao)接地。方(fang)法如上圖所(suo)示。
2)同樣用带屏蔽層接地的四(si)芯通訊连接線將顯示板 CN4 连接到機組中有空闲 CN25 的主板(ban)的CN25中。並注(zhu)意四芯通訊连接線接(jie)地端靠近主板，接(jie)在主板上。
3)用1 根四芯橡套(tao)软電(dian)缆線(規格參照電(dian)源線選配(pei)表)將(jiang)動力線连至各模块接線板 XT1的L1L2L3.N，连接方法如(ru)上圖所示。
4)65為:LSQWRF65VM/NaB，每臺機組包括(kuo)一(yi)個模块:130為:LSQWRF130VM/NaB，每臺(tai)機組(zu)包括兩個模块
5) 远程监控有兩種(zhong)控製(zhi)方案:
◆在PC機上安裝格力远程监(jian)控软件;
◆格力提供 Modbus 协議，用戶根據协議進(jin)行二次開发。
說明:虚線框内為远程监控(kong)設備(bei)部分，顯示板数量超(chao)過 30 個(ge)或(huo)通訊線超過 800 米(mi)需要增加光電隔离中繼器，其中光電隔离中繼(ji)器、通訊線(使用我司五類雙绞線(xian))、轉接(jie)板為選配件;電脑PC 需用戶自(zi)備
